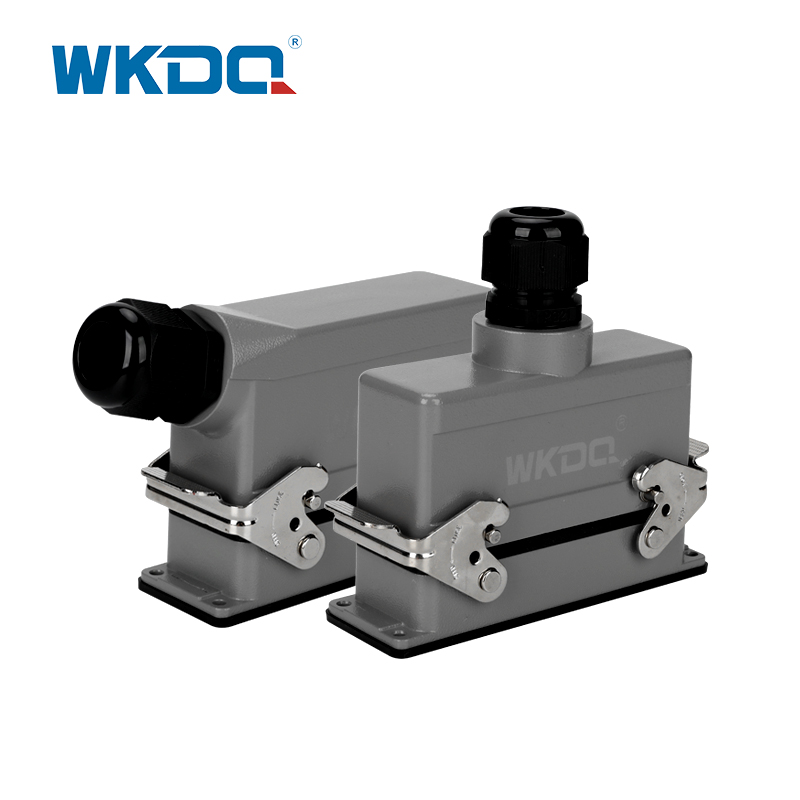

헤비듀티 커넥터란 무엇입니까?

간단히 말해서, 견고한 커넥터는 산업용 장비의 "수퍼 소켓"과 같습니다. 열악한 환경에서 고전류와 복잡한 신호를 안정적으로 전송할 수 있도록 특별히 설계되었습니다.

핵심 장점

신뢰성: 진동, 기름, 습기 등 열악한 환경에서도 안정적이고 지속적인 장비 작동을 보장합니다. 이를 통해 연결 실패로 인한 가동 중지 시간이 크게 줄어듭니다.

높은 보호 등급:  IP67 또는 IP68 침투 보호 기능을 갖추고 있어 물과 먼지에 강합니다. 실외 및 까다로운 산업 환경에 이상적입니다.

모듈형 설계: 단일 커넥터에 전력, 신호, 데이터, 광섬유 및 공압 라인까지 통합할 수 있도록 지원합니다. 이를 통해 공간이 절약되고, 케이블 연결이 간소화되며, 설치 및 유지 관리가 단순화됩니다.

긴 서비스 수명: 일반적으로 1,000회 이상의 결합 주기로 평가됩니다. 일부 고급 제품은 5,000~10,000사이클 동안 지속되어 오래 지속되는 내구성을 보장합니다.

주요 유형

모양별: 주로 직사각형 및 원형 형식으로 제공됩니다. 직사각형 커넥터는 공간 활용도가 높아 실내 장비에 적합합니다. 원형 커넥터는 충격과 진동에 대한 탁월한 저항성을 제공하므로 실외 또는 모바일 애플리케이션에 더 적합합니다.

기능별: 순수 전원 커넥터, 순수 신호/데이터 커넥터, 전력, 신호, 데이터 및 광섬유를 통합하는 하이브리드 커넥터로 분류할 수 있습니다.

설치 및 배선

배선은 일반적으로 압착 종단과 관련된 견고한 커넥터를 사용하는 데 있어 중요한 단계입니다. 일반적인 과정은 다음과 같습니다.

1. 도구 준비: 압착 도구, 와이어 스트리퍼, 드라이버 등의 도구를 준비합니다.

2. 전선 준비: 배선도에 따라 전선의 절연체를 적절한 길이로 벗깁니다.

3. 접점 압착: 벗겨낸 와이어를 접점의 해당 구멍에 삽입하고 압착 도구를 사용하여 단단히 압착합니다. 안정적인 연결을 위해 와이어가 완전히 삽입되었는지 확인하십시오.

4. 커넥터 조립: 유선 접점(인서트)을 커넥터 하우징에 삽입하고 고정 나사를 모두 조인 다음 후드/하우징을 베이스와 결합하여 단단히 잠급니다.

5. 오류 수정: 배선 오류가 발생하면 제거 도구를 사용하여 접점과 배선을 함께 추출한 다음 프로세스를 올바르게 반복하십시오.

일반적인 응용

헤비 듀티 커넥터는 높은 신뢰성과 견고성으로 인해 다양한 산업 분야에서 널리 사용됩니다.

산업 자동화: 중단 없는 생산 프로세스를 보장하기 위해 CNC 기계, 3D 프린터, 로봇 팔 및 기타 장비에 사용됩니다.

철도 운송: 열차 통로의 핵심 구성 요소로, 지속적인 진동과 혹독한 날씨를 견디며 객차 간 전기 제어 장치, 신호 및 네트워크를 연결합니다.

실외 및 에너지: 실외 전원 공급 장치, 태양광(태양광) 패널 및 중장비 건설 기계에 사용됩니다. 방수 및 방진 특성으로 장비를 보호합니다.연락처: WONKE ELECTRIC 영업부 이메일: sales21@wonkedq.com
