소음 가로장 장수를 가진 편리한 거치된 전기 끝 구획 연결관

제품 설명

터미널 블록을 통한 JPT 시리즈 패널 피드는 전자 부품과 제어/필드 배선 간의 단일 와이어 연결을 용이하게 합니다. 다중 유형 컨덕터 터미널 블록은 최대 14AWG의 와이어 크기를 수용합니다. 사용 가능한 스타일에는 범용 단자대, 접지 단자대 및 다이오드가 있는 단자대가 포함됩니다. 푸쉬-인 연결 기술은 최대 진동 및 충격 저항에 대해 테스트되었습니다. 푸쉬-인 연결 기술은 최대 350g의 진동 및 충격 부하 측면에서 이러한 높은 요구 사항을 충족합니다.

스프링 로드 와이어 연결

푸쉬 인 스프링 클램프 터미널 블록은 동일한 블록을 통해 제어 신호를 분배 및 수집해야 하는 애플리케이션에 이상적입니다.

이 블록은 고밀도 배선 응용 분야에 적합한 솔루션이며 색상 맞춤형으로 제공됩니다.

배선 시간 50% 이상 단축

특별한 도구 없이 도체를 쉽게 분리할 수 있습니다.

기술적인 매개변수

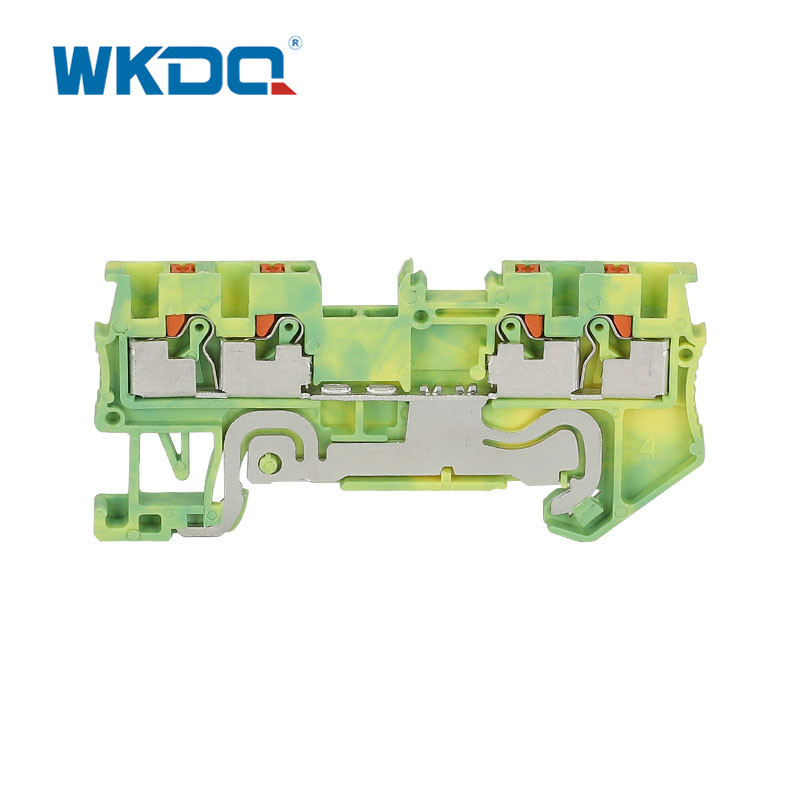

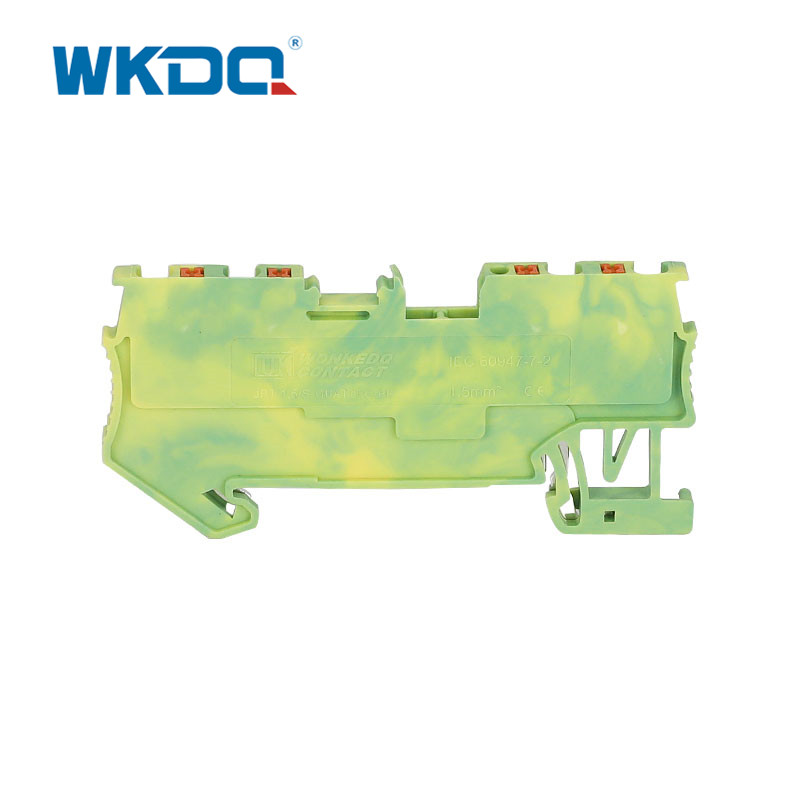

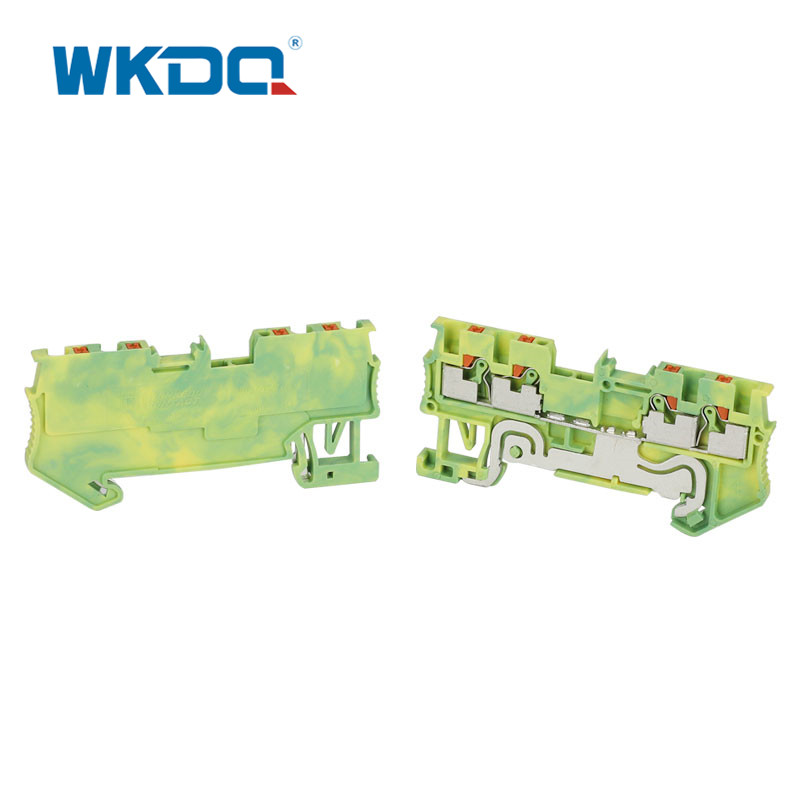

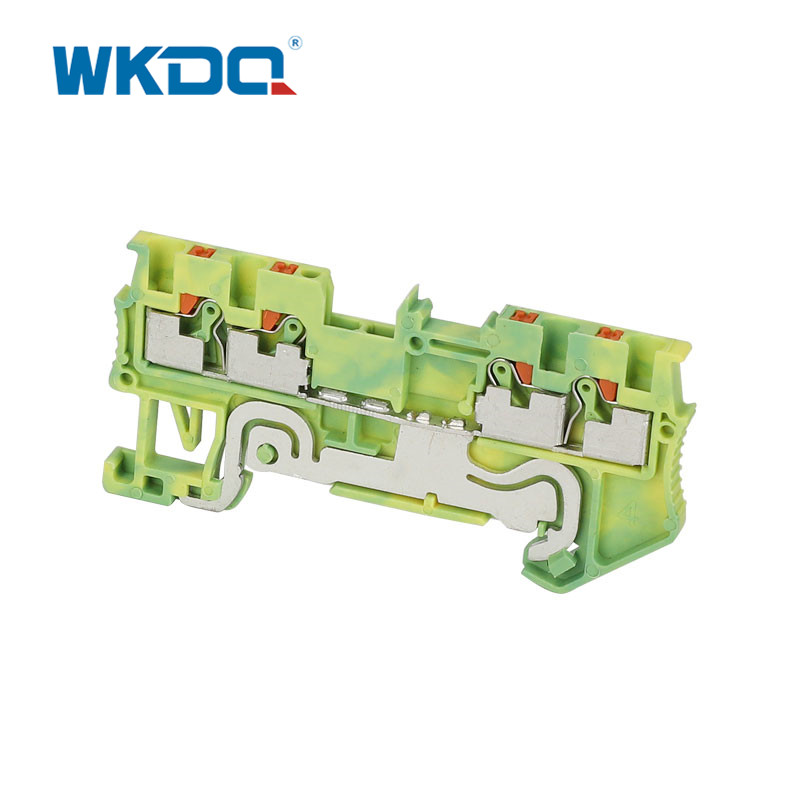

모델 번호.	JPT 1.5/S-QUATTRO-PE
색상	노란색과 녹색
길이/높이/넓이(mm)	63.2/30.5/3.5
연결 방법	푸쉬-인 연결
재료	난연성 나일론 PA66 V0
정격 전압/전류	500V/17.5A
단면, 솔리드/소프트 케이블	0.14-1.5mm²/0.14-1.5mm²
지휘자 크기	26~16AWG
장착 유형	DIN 레일 NS 35
기준	IEC 60947-7-1
심벌 마크	WonkeDQ, LOGO 커스터마이징 가능
패킹 세부사항	6.58g/개, 75개/상자
인증	CE/RoHS/CQC/ISO 9001
